Uniden MC6700 lupavapaaksi AIS-vastaanottimeksi
Bonkkivarastossa pyöri vanha merivhf, jolle piti keksiä jotain hyötykäyttöä. Lyhyen tutkimisen jälkeen päätin väsätä radiosta AIS-vastaanottimen.

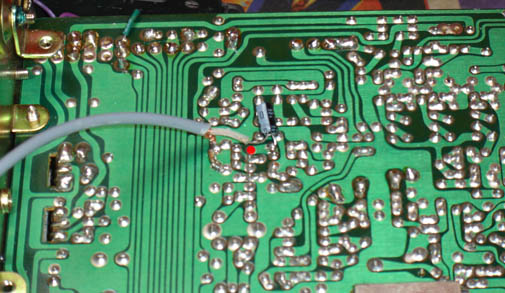

AIS-vastaanotto vaatii audion suoraan ilmaisimelta, tässä radiossa homma hoituu helposti piirilevyn alapuolelta TA7130 ilmaisimen nastasta 7 pienen kondensaattorin läpi.
Meri-VHF tarvitsee asianmukaisen luvan, jos se on lähetyskunnossa. Radion pääteasteen eliminointi käy yksinkertaisesti

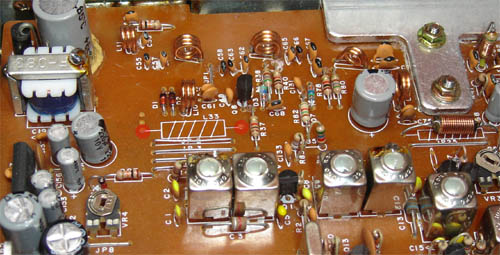

poistamalla kela L33, joka sijaitsee piirilevyllä peltikuorien alla. Allaolevassa kuvassa kelan on jo poistettu:
Normaalisti pääteasteen jännite syötetään ohi virtakytkimen, mutta tähän yksilöön oli tehty modifikaatio, joka katkaisee virran myös
pääteasteelta katkaisemalla folio heti virtaliittimen jälkeen ja lisäämällä siihen rele. Releen voi poistaa turhana kapistuksena ja juottaa katkaistu folio hyppylangalla ehjäksi

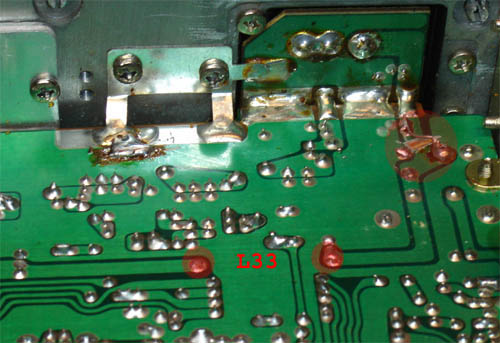

Allaolevassa kuvassa merkitty myös kelan L33 juotospadit. Pääteasteen eliminoinnin voi tehdä myös raaputtamalla tämän kupariliuskan poikki kohdasta, jossa se menee peltikuoren alle.

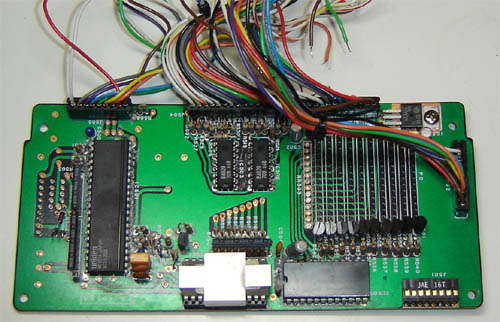

Radio on tässä vaiheessa valmis vastaanottamaan AIS-lähetyksiä kanavilla 87 ja 88. Radiossa on vain ikävä ominaisuus, se nimittäin menee aina kanavalle 16 kun sähköt pätkäisevät siitä. Allaolevassa kuvassa turhana poistettu kanavalogiikka.
Tämä ominaisuus häiritsi senverran, että päätin tehdä asialle jotain. Tarvittavat kytkennät oli nopeasti selvitetty ja poistin kanavalogiikan turhana radiosta. Kytkimiltä lähtevät johdot voi myös kaikki irroitella niin, että piirilevylle jää ainoastaan maajohto ja ledien anodille tuleva johto. Lisäksi mikkiliittimeltä lähtevät johdot voi poistella kokonaan, lukuunottamatta kaiuttimen johtoa(keltainen), joka juotetaan maatasoon.

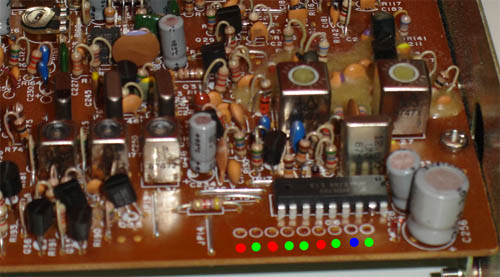

PLL-piirille pitää tehdä kiinteä ohjaus AIS-taajuudelle kytkemällä punaisella merkittyihin padeihin taso "0" ja vihreällä merkittyihin padeihin "1", sinisellä merkitty padi vaihtaa radion vastaanottotaajuutta AIS1 ja AIS2 kanavien välillä niin, että looginen tila "0" vastaa taajuutta 161,975 (AIS1)
ja taso 1 taajuutta 162,025 (AIS2).

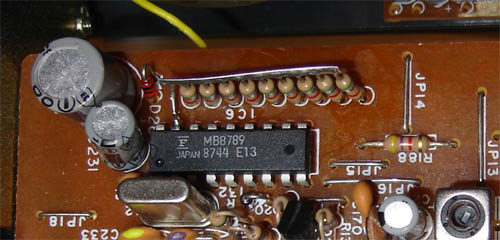

Näppärämmin tämä käy kytkemällä ylösvetovastukset piirilevylle kuvan osoittamalla tavalla, tosin vastuksia ei tarvita kohtiin, jotka maadoitetaan. Käytin kuitenkin kanavalogiikkalevyltä löytynyttä vastusverkkoa (5k6) tuohon. Vastusverkon yläpäähän saadaan jännite näppärästi PLL-piirin nastasta 17

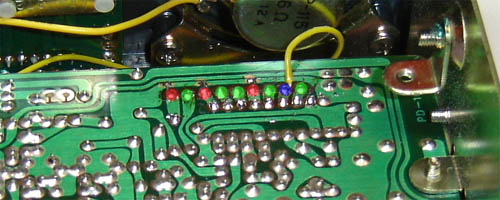

Punaisella merkityt padit on kytketty lyhyellä hyppylangalla vieressäkulkevaan maatasofolioon, sinisellä merkityn padin vein tehonvalintakytkimelle, jonka avulla kanavavaihto tehdään. Kytkimen toisen puoliskon käytin ledien ohjaukseen indikoimaan kumpa kanava on kuuntelulla. Keskimäinen nasta 470ohm vastuksen kautta maihin ja äärimäiset nastat keltaisille ledeille.

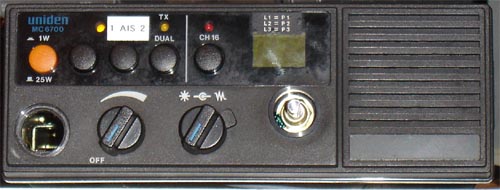

Modifioinnin jälkeen painonapeista vain tehonvalintanappula on käytössä, jolla valitaan kuunneltava AIS-taajuus, volumen virtakytkin ei ole käytössä. Ledeistä vain keltaiset ovat käytössä indikoiden kanavaa. Mikkiliitin löysi jo uuden kodin ja käyttämättömälle kanavavalintakytkimellekin on jo tiedossa uusi koti.
