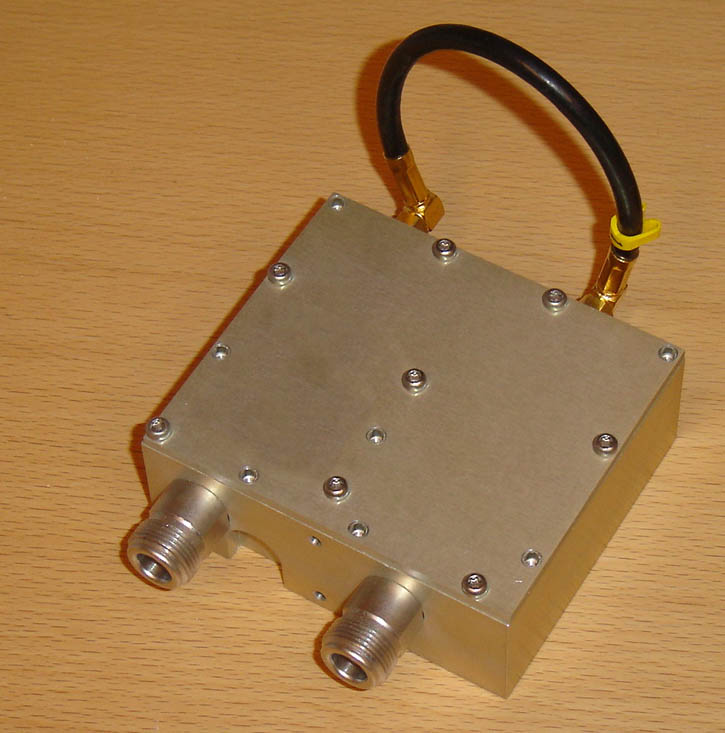

2x 20dB vaimennin
Turhat löpinät sikseen, kyse on siis 0-2000MHz taajuusalueen tuplavaimentimesta, joka vaimentaa sisäänmenevää signaalia 20dB ja kestää 50W tehon.
- Hankitaan sopivat tarveaineet: Kotelo, vaimentimet ja materiaali siirtolinjaa varten. Näitä löytyy Rauman Radiokerholta OH1AK, kyselyitä voi osoittaa sähköpostitse reijo (at) oh1gwk.org

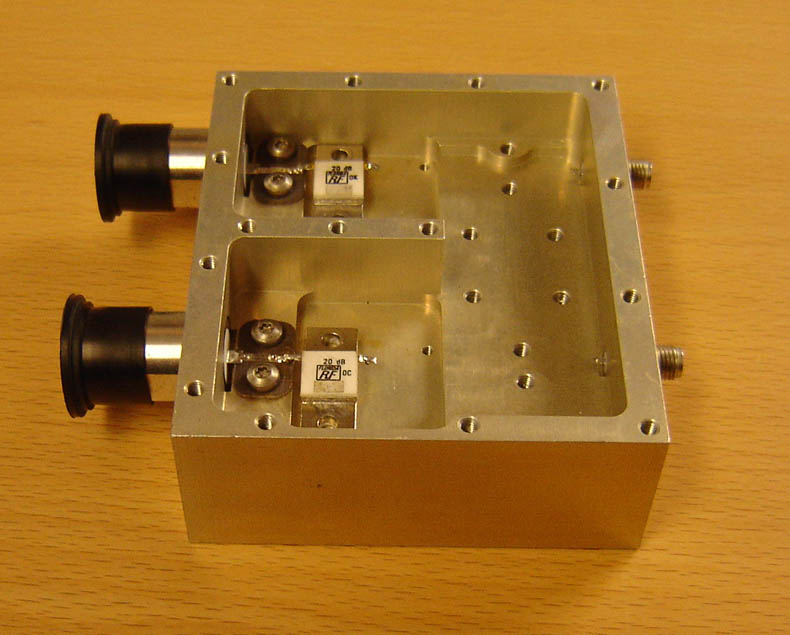

- Puretaan kotelon sisältä kaikki turha pois ja sovitetaan vaimentimet koteloon.

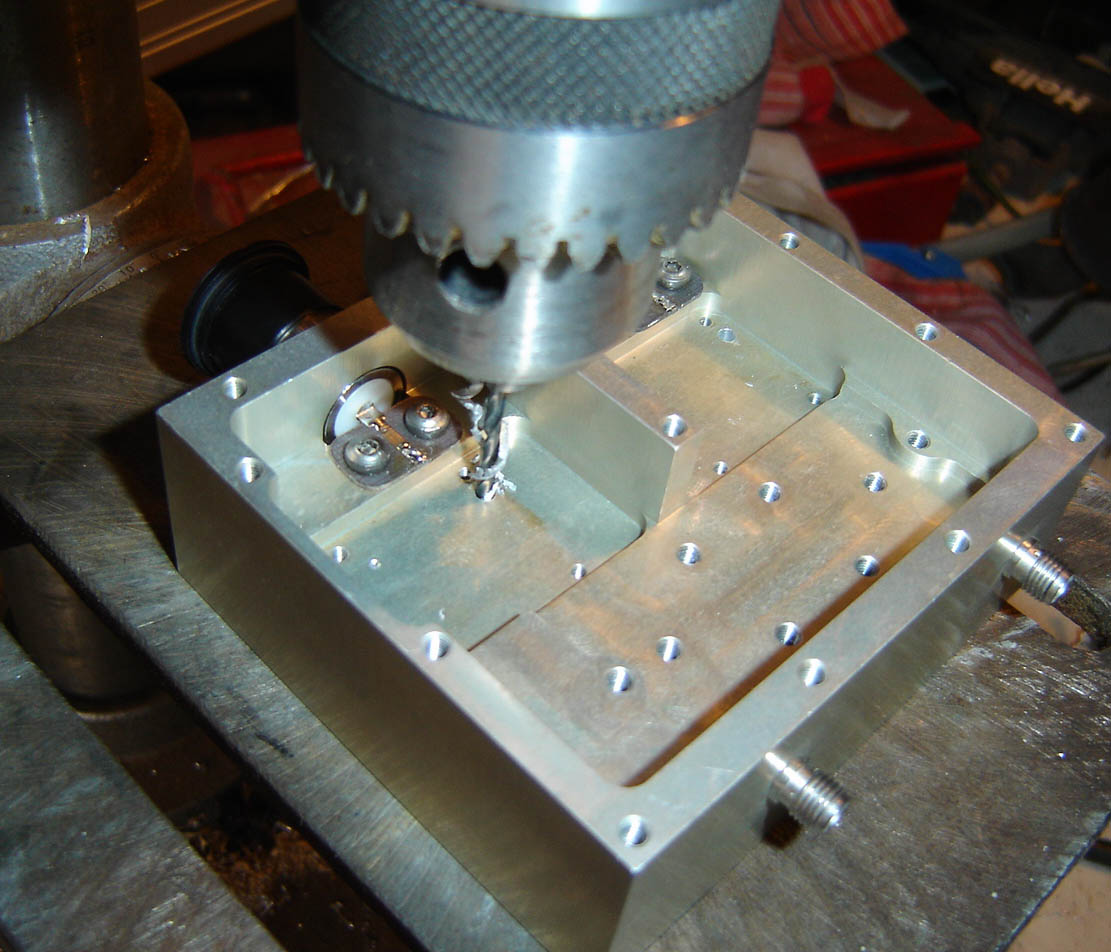

- Merkataan kiinnitysreikien kohdat ja porataan 2,5mm reiät.

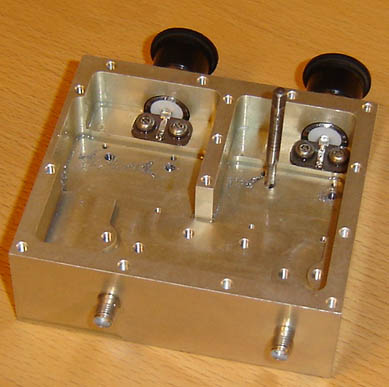

- Työstetään reikiin 3mm jengat, käytä varovaisuutta ja voitelua tarpeen mukaan!

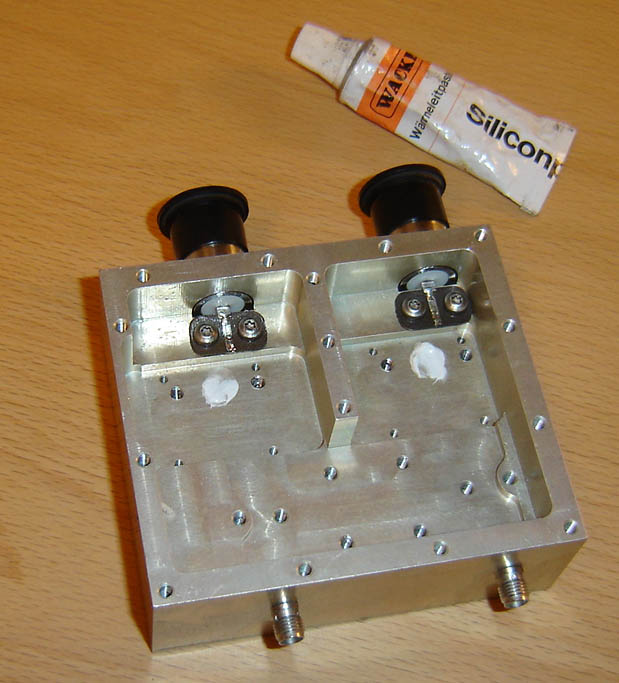

- Puhdistuksen jälkeen pieni nokare piitahnaa ja kiinnitetään vaimentimet tiukkaan.

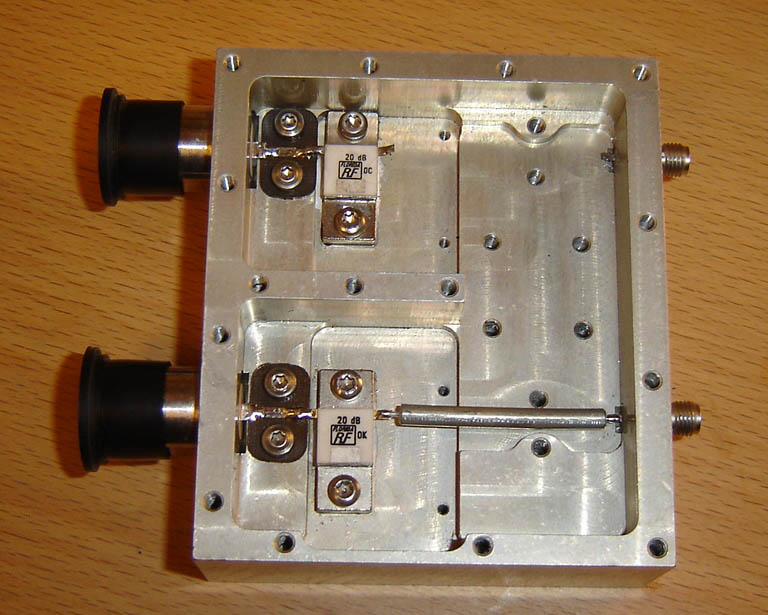

- Siirtolinjan voi tehdä käytetystä taajuusalueesta riippuen joko koaksiaalityyppisesti tai stripline-tekniikalla ja HF-alueella toimii luultavasti myös ihan paljas johdin.

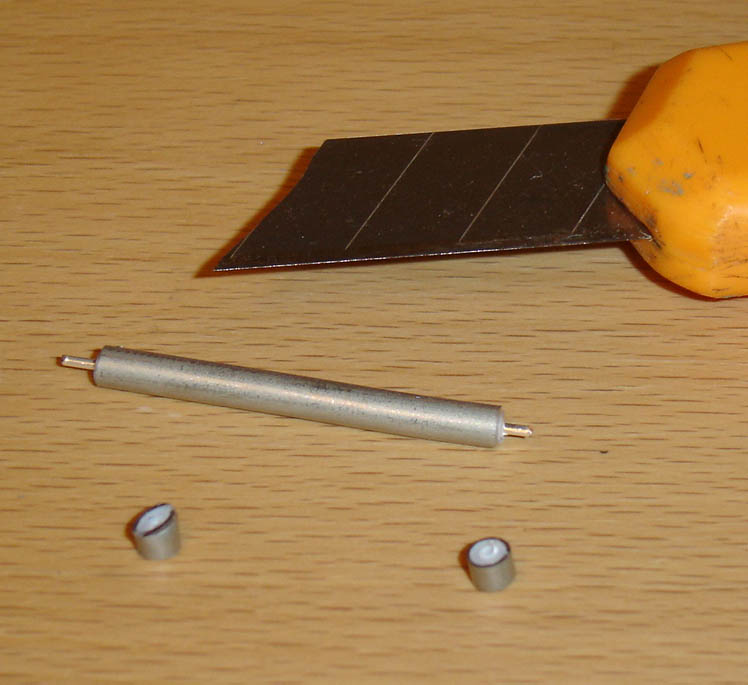

- Koaksiaalia käytettäessä vaipan saa sopivan pituiseksi kätevästi katkoteräveitsellä
Sitemasterilla suoritettu SWR-mittaus 700-1100MHz:n alueella näyttää,
että stripline-tekniikalla tehty linja toimii paremmin, joten kannattanee käyttää sitä.
Verkosta löytyy tarkkoja stripline-laskureita, testiversio tehty laiskuuden vuoksi 2-puoleiselle, n 1,5mm paksulle piirilevylle DALO-kynällä piirtämällä hiukan vajaa 3mm leveä viiva.
Mitattaessa ei ole käytetty vaimentimen toisella puolella päätevastusta, joka aiheuttaa jonkin verran virhettä mittaustulokseen, 70cm alueella tehdyillä testeillä ~0,05 swr-yksikköä

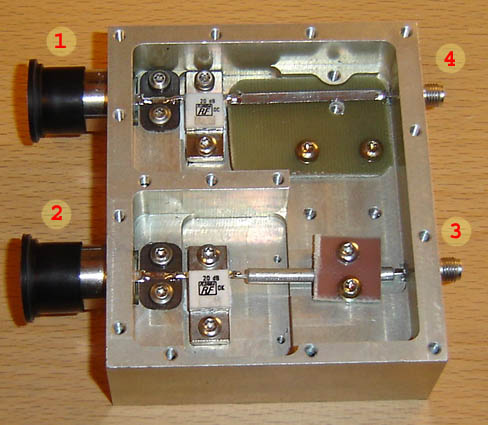

Mittaustulokset tässä kuvassa merkatuissa porteissa:

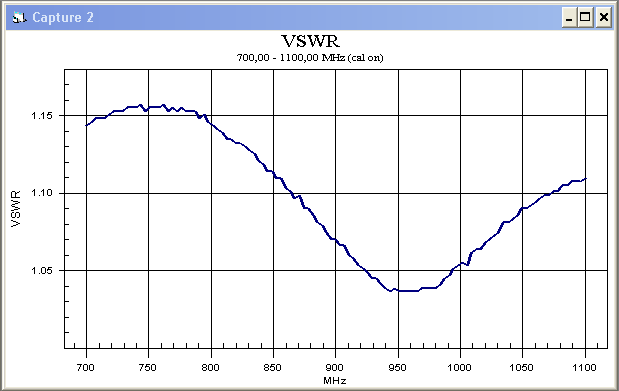

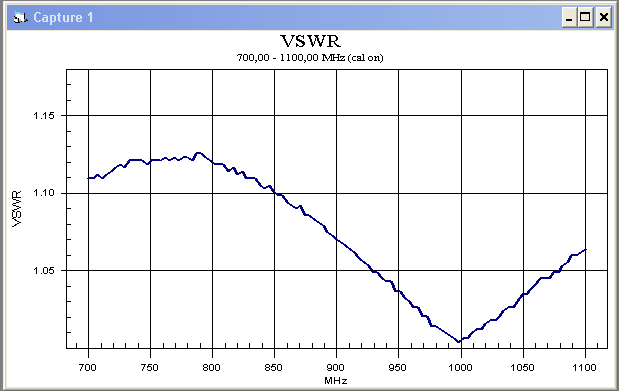

Portti 1 ja Portti 2, skaala 1:1 - 1:1.18

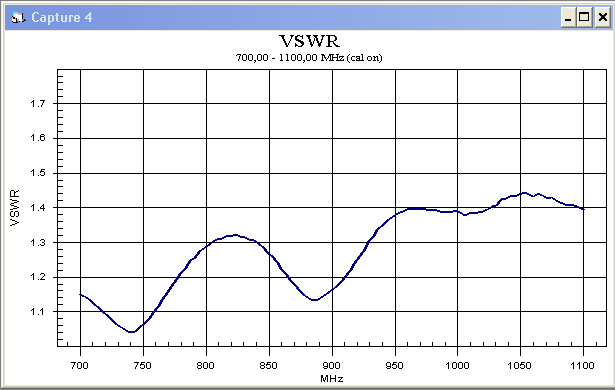

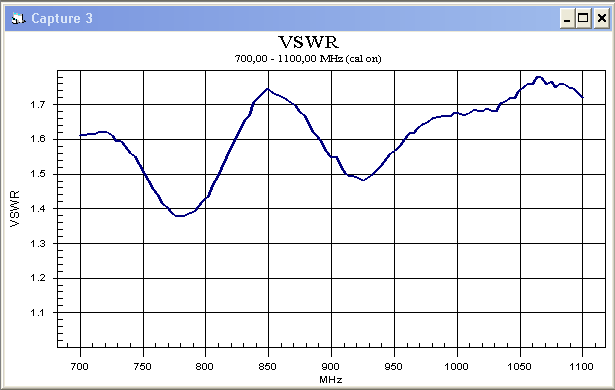

Portti 3 ja Portti 4, skaala 1:1 - 1:1.8
70cm pistetaajuudella mitatut: portti 3: ~ 1:1.35 ja portti 4: < 1:1.1 ja käytettäessä 50ohm päätevastusta portissa 1 portti 4: 1:1.05
Laajemman skaalan mittauksia suorittanettaneen, kun jostakin löytyy mittalaitteistoa...
Käytännön testimittauksissa +44,9dBm:n teho syötettiin porttiin 1 ja ulostuleva teho mitattu +25,0dBm ja sama mittaustulos portista 2 porttiin 3 eli vaimennusta löytyy 19,9dB.
40dB vaimentimen saa kätevästi kytkemällä portit 3 ja 4 yhteen.
Syötetäessä porttiin 1 +44,9dBm portista 2 mitattu teho +5,5dBm, vaimennusta siis 39,4dB.
0,4 dB ero yksittäisten vaimentimien vaimennukseen, johtunee mittalaitteen virheestä pienillä tehoilla.
